محرك الهيدروليكي مرشح التنظيف الذاتي

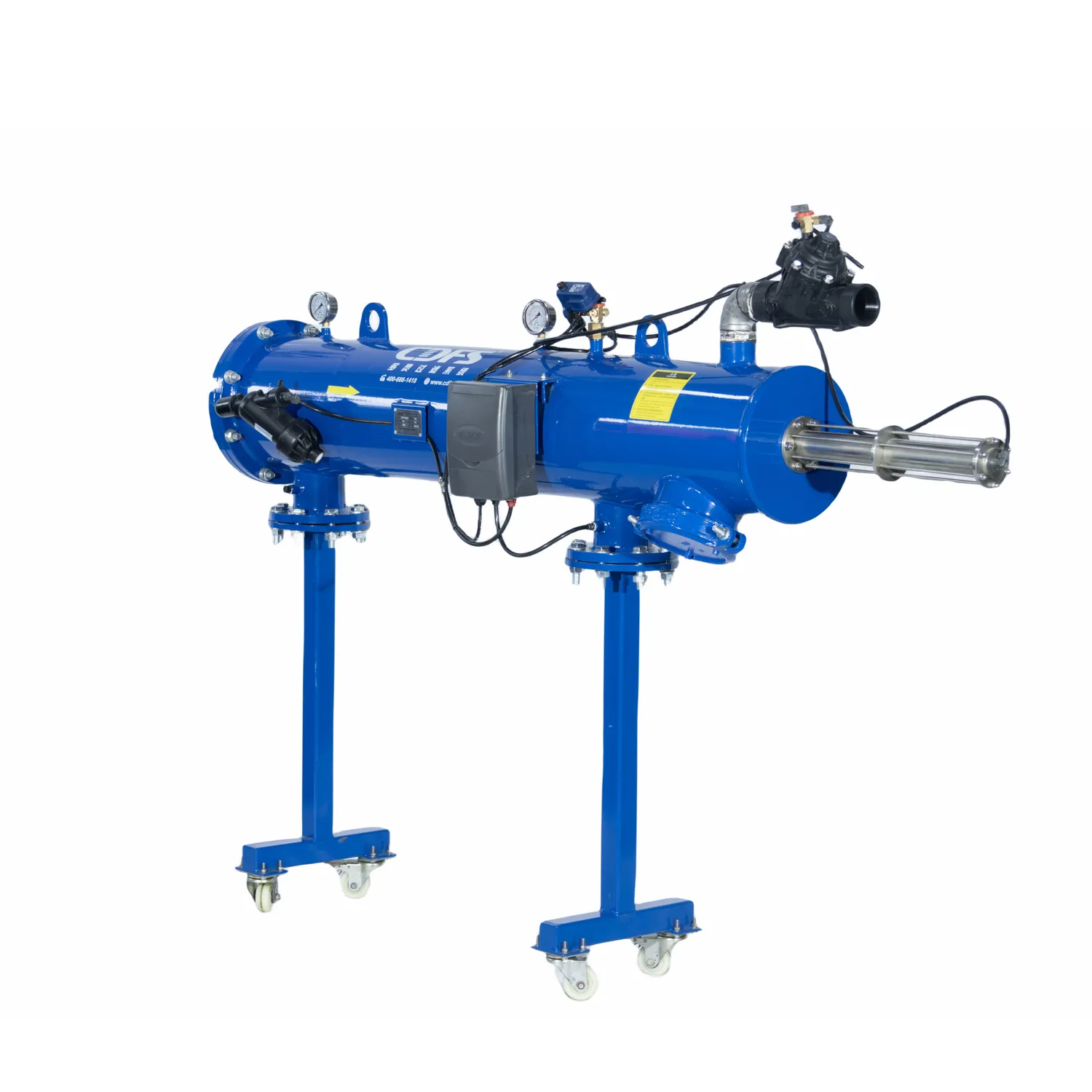

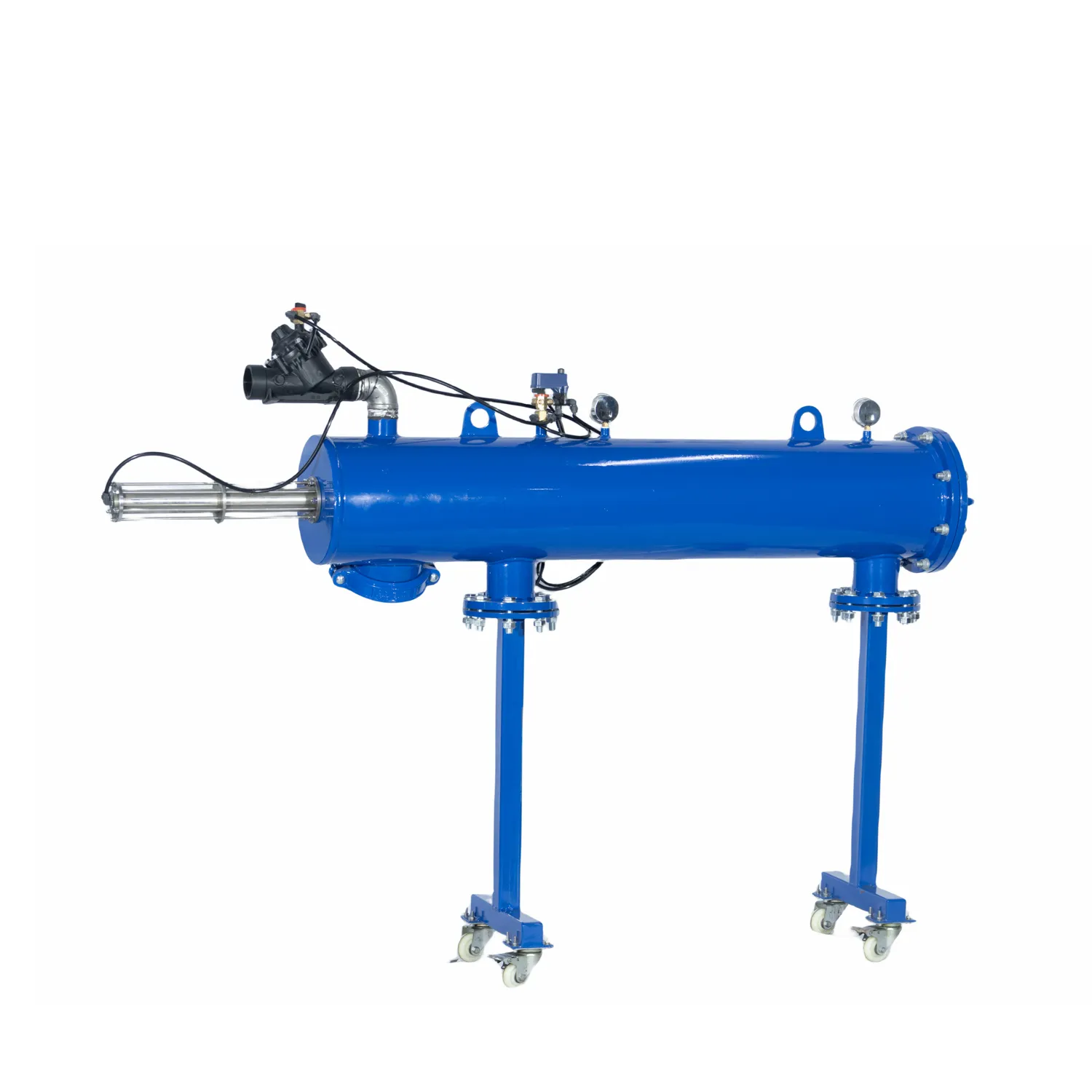

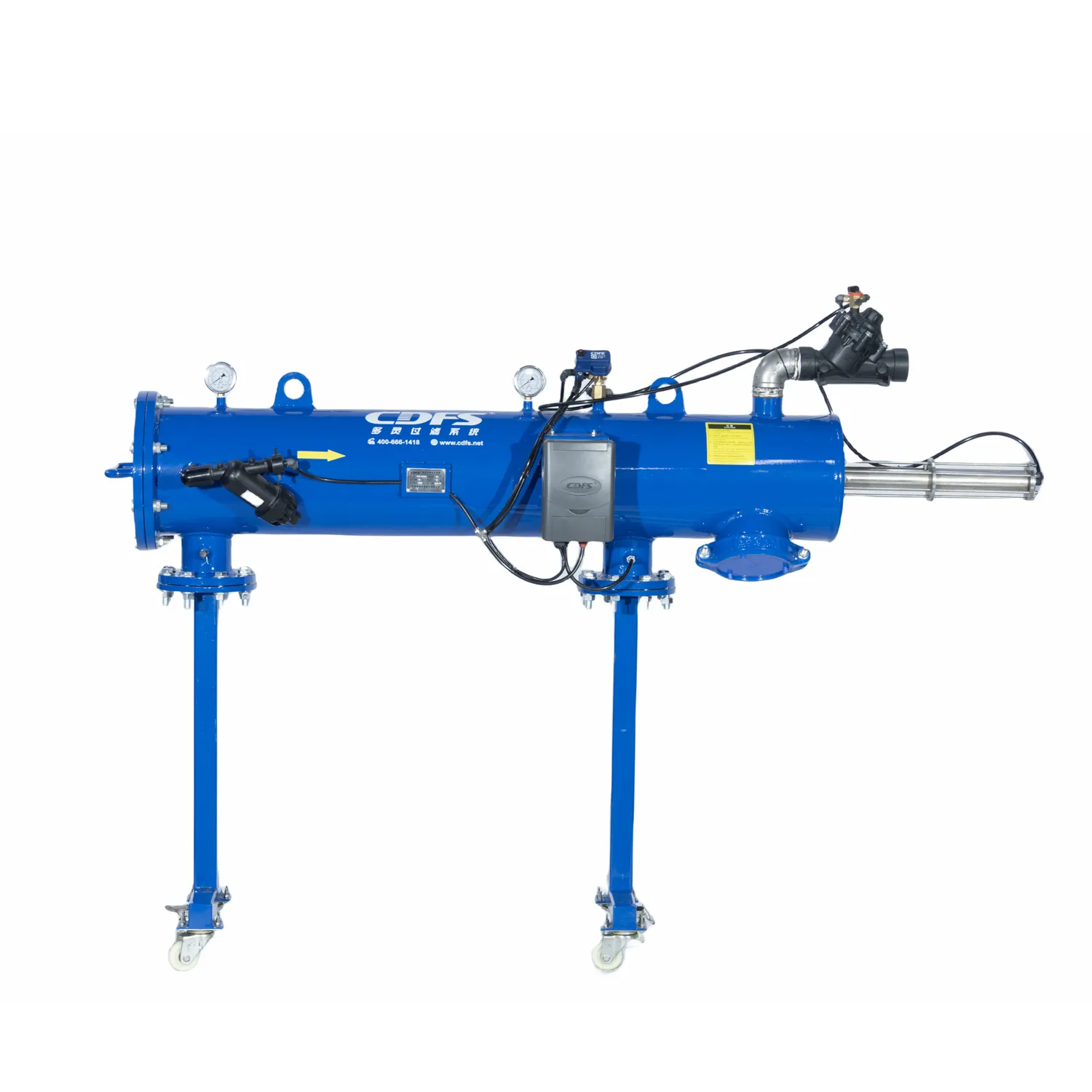

DLHF400 شفط الهيدروليكي مرشح نظيف

مرشحات المياه التلقائية ذاتية التنظيف: تدفق وحدة واحدة 19-2000M3/ساعة دقة الترشيح 20-4000 ميكرون

اكتب ： المواد الأفقية ： تنظيف الصلب الكربوني ： التحكم في نوع الشفط ： التلقائي

ميزة المنتج

> ارتفاع معدل التدفق/دقة الترشيح المرتفعة

> فقدان الضغط المنخفض/انخفاض استهلاك المياه العكسية

> مستوى الأتمتة العالية

اتصل بنا تنزيل البيانات فيديو مبدأ

مبدأ المنتج

يتدفق الماء عبر الشاشة ويتم الاحتفاظ بالجزيئات في الجزء الداخلي من شاشة عنصر المرشح. ثم يتدفق الماء الذي تمت تصفيته عبر المخرج.

عندما تتراكم الجزيئات إلى عدد معين وزيادة تفاضلية الضغط إلى المستوى المحدد مسبقًا ، تبدأ دورة التدفق.

ويشمل خطوتين: أولاً ، يفتح صمام التصريف التلقائي على منفذ الصرف. بعد ذلك ، يدفع المحرك الإلكتروني فرش التنظيف الموجودة داخل الشاشة ، يتم طرد المواد الصلبة من خلال صمام التصريف.

تستمر المرشحات في توفير المياه التي تمت تصفيتها حتى أثناء دورة التدفق. يتم التحكم في نظام العمل بأكمله بواسطة مربع ذكي يحتوي على عدة أوضاع تحكم: تفاضلية للضغط ، الوقت ، يدوي و PLC.

تدفق	19-4000m3/h	طريقة التحكم	التفاضلية/الوقت/يدوي/PLC
دقة الترشيح	20um-4000um	طريقة التنظيف	فرشاة
ضغط العمل (كحد أقصى)	1 .6MPA (مخصص)	وقت التنظيف	10-200S(Adjustable)
ضغط العمل (دقيقة)	0.1MPa	شاشة مثمرة	800-4000um
درجة حرارة العمل	<65'℃	شاشة إسفين	50-1000um
قوة	380V150HZ	شاشة متثبت	20-800um

مبدأ المنتج

عندما يدخل الماء على الشاشة الخشنة من الخارج (يتم ضبط مصفاة الخشنة وفقًا لجودة المياه) ، يتم ترشيح الشوائب الخشنة ثم تدخل الشاشة الدقيقة ، ثم يتم حظر الشوائب الأصغر على عنصر الترشيح الداخلي. ثم يتدفق الماء المصفى عبر المخرج.

يمكن بدء وضع التنظيف الذاتي بالضغط أو التوقيت أو ثلاث طرق يدوي ، باتباع مبدأ اختلاف الضغط.

عندما يصل اختلاف الضغط الداخلي والخارجي إلى القيمة المحددة ، يبدأ وضع التنظيف الذاتي.

يتم تعيين وقت تنظيف مرشح التنظيف الذاتي بواسطة وحدة التحكم مقدمًا ، ويتم إغلاق صمام التصريف بعد التنظيف ، وفقدان الماء القليل في عملية التنظيف.

مبدأ المنتج

واحد الحد الأقصى لتدفق المرشح	50-1500m3/h	فقدان الضغط	0.01MPa
نطاق الترشيح	25μm-400μm	طريقة التحكم	اختلاف الضغط/الوقت/يدويًا
كحد أقصى ضغط العمل	1.6MPa	وقت التنظيف	30seconds(optional)
دقيقة ضغط العمل	0.2MPa	قوة	220V/50Hz
درجة حرارة العمل	≤65℃	العاصمة	9v

اختيار جدول البيانات

نموذج	الماء في/منفذ (مم)	منطقة الشاشة （cm2）	D1 (مم)	L1 (مم)	L2 (مم)	L3 (مم)	H (مم)	تدفق （M3/H）	وزن (كجم)
DLHF-403	80	3438	273	450	1623	2075	534	50	140
DLHF-404	100	5780	273	900	1983	2735	534	100	170
DLHF-406	150	5780	325	900	1983	2735	638	150	183
DLHF-406Max	150	8410	273	900	2275	3471	555	160	205
DLHF-408	200	5780	325	900	2163	2915	638	250	195
DLHF-408Max	200	8410	325	900	2515	3715	625	300	235
DLHF-410	250	8090	426	900	2315	3515	726	350	250
DLHF-410Max	250	8410	377	900	2315	3715	677	400	270
DLHF-410Plus	250	13716	426	1100	3220	4755	767	450	430
DLHF-412	300	13716	426	1100	3155	4755	736	600	435
DLHF-414	350	16328	480	1270	3155	4755	810	1000	455
DLHF-416	400	16328	480	1270	3155	4755	810	1200	480
DLHF-416Max	400	21400	630	1270	3155	4755	1010	1500	680
